WLED LINES - Chaos Edition - Inspiriert durch Nanoleaf

Hier handelt es sich um eine kleine WLED Spielerei die durch die Originalen Nanoleaf inspiriert ist. Das ganze wird mit einem Wemos D1 mini und WS2812B LED´s (60/m) umgesetzt und kann so recht kostengünstig umgesetzt werden.

ACHTUNG!! Aktuell betreibe ich das über den MicroUSB vom D1 mini und habe das im WLED mit 850mA gelassen. Das sollte man erst höher stellen wenn man mit den 5V über die Pins geht.

UPDATE 9.1.2022
##############

Das Loch für das Stromkabel wurde noch einmal leicht versetzt. (v4) So kann man dies nun unter dem Wemos direkt anlöten um die 5V Versorgung sicherzustellen.

UPDATE 7.1.2022
##############
Der Fuß von dem WEMOS D1mini wurde noch einmal geändert. Diesen hatte ich wohl 4mm zu lang gemacht. Auch wurde der HUB vom wieder mit einem Loch versehen für die Endkappe. Ein weiteres Loch wurde mit eingezeichnet damit man ein 5V Netzteil direkt an die  Pins mit anlöten kann. Die Öffnung für das MicroUSB lasse ich drinnen damit man vielleicht mal noch einen anderen Sketch oder eine neue Version von WLED flashen kann.

Fusion360 Datei wurde hinzugefügt.


UPDATE 3.1.2022
##############

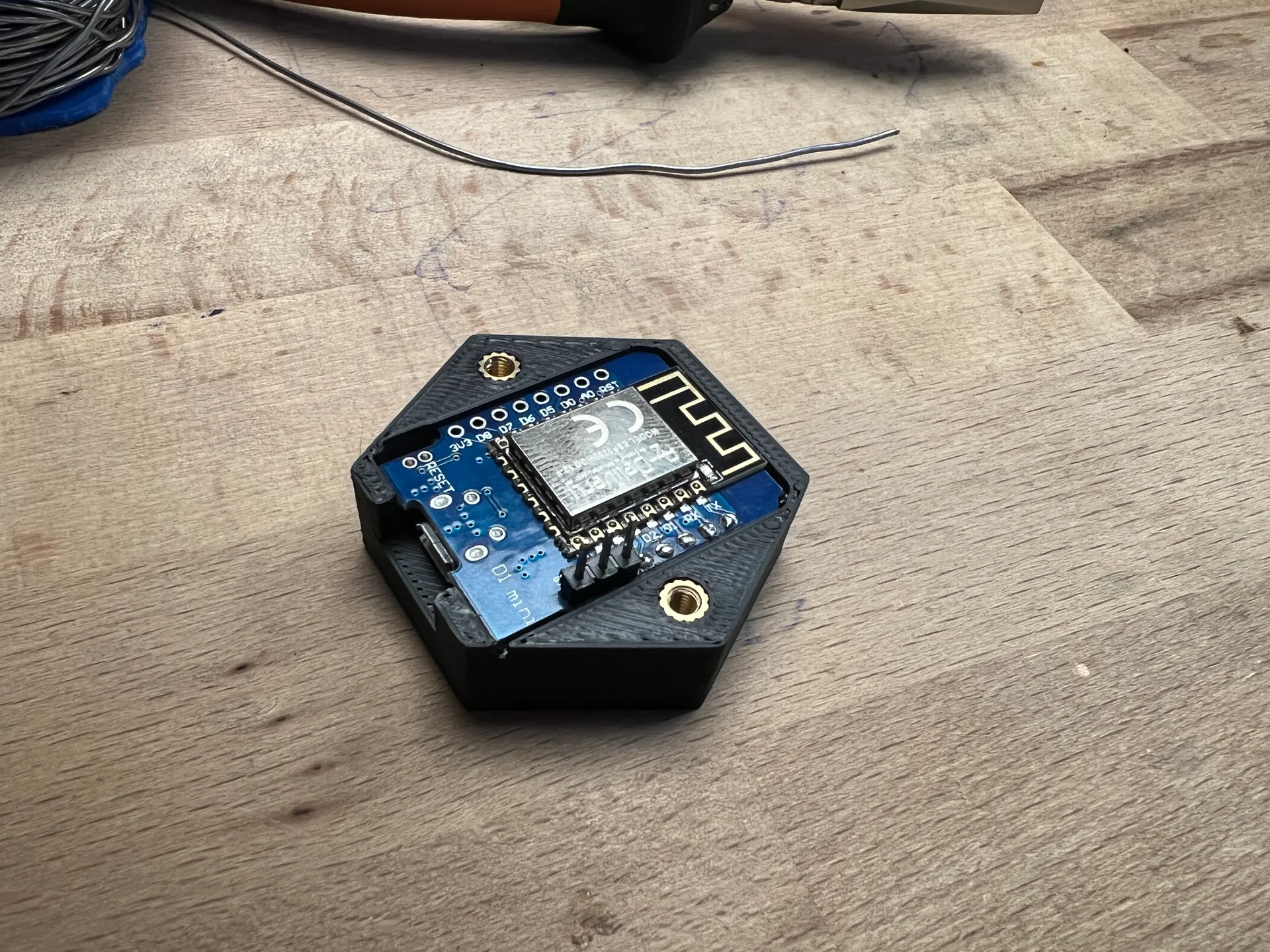

Dateien von einem Fuß wo der Wemos eingesetzt werden kann wurde hinzugefügt.
Ein Gehäuse für den Stromanschluss über ein externes Netzteil ist in Arbeit.

Was wird benötigt?

- WEMOS D1 mini → auf Amazon

je nach Länge der gewählten Form
- WS2812b → auf Amazon

- Einschmelzmutern M3 → auf Amazon

- M3x8 → auf Amazon

Zusammenfassung:

Schritt 1 - Form ausdenken und Teile zählen

Schritt 2 - Teile drucken

Schritt 3 - LED Band

Schritt 4 - Verlöten

Schritt 5 - WLED

Schritt 6 - Aufhängen und freuen

########################################

-Schritt 1: Form ausdenken und Teile zählen

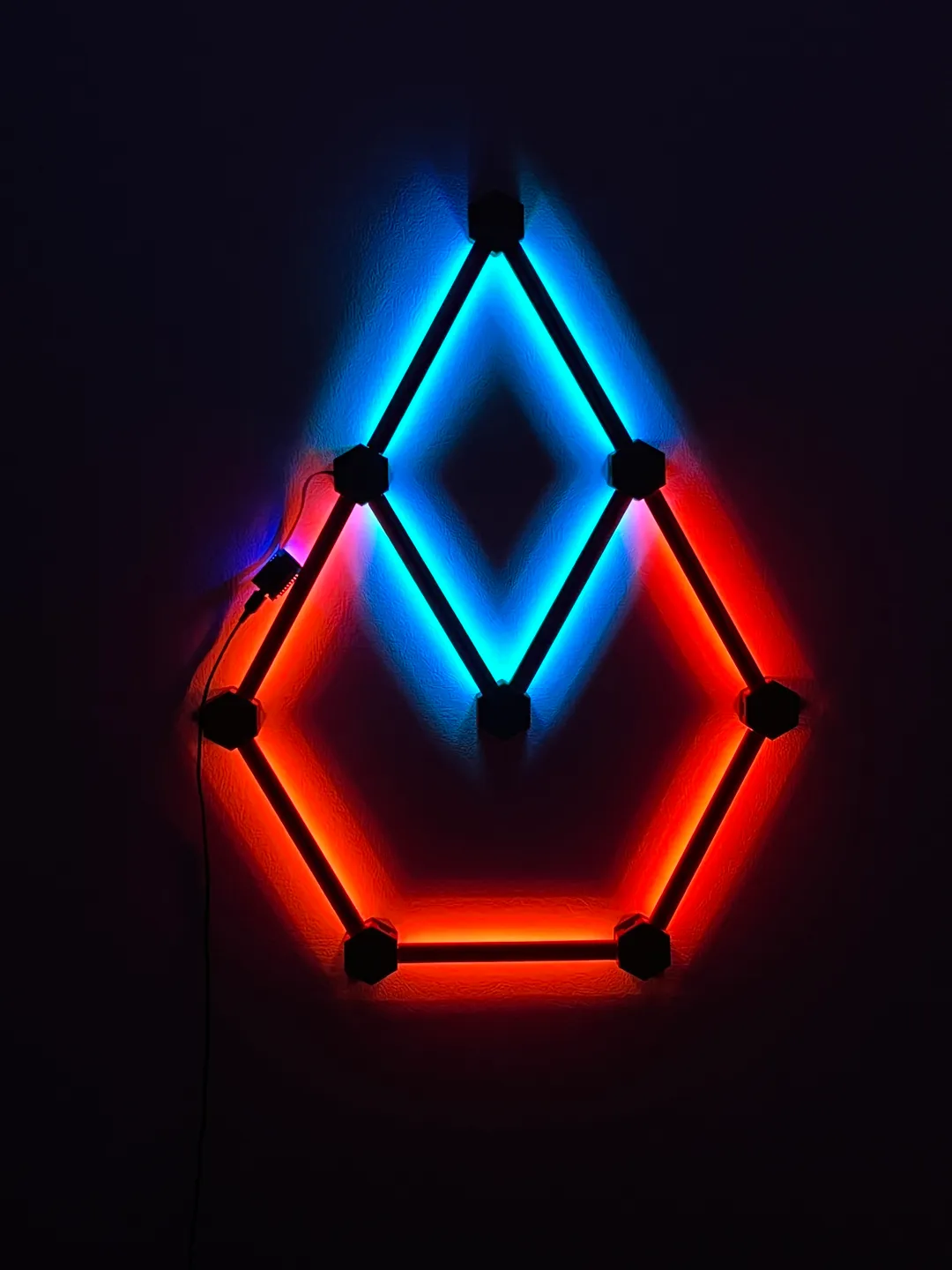

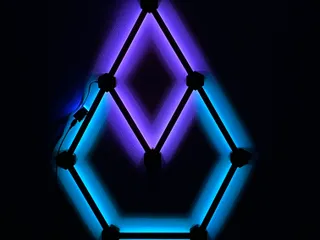

Am Anfang sollte man sich eine Form Überlegen die man haben möchte. Oben in den Bildern sind ein paar Beispiele hinterlegt, es gibt natürlich noch unzählige mehr. Man sollte aber beachten das wir hier WS2812b LED´s verwenden die eine durchgehenden Datenleitung benötigen und dies immer gegeben sein sollte. Sonst kann man diese nicht per WLED steuern.
Als “Fuß” benötigt man immer BASE, HUB und TOP. Das ganze dann sich in der Regel 2x für eine LED Leiste. Egal ob man diese für 5 oder 10 LED druckt.


-Schritt 2 - Teile drucken

Jetzt sollte man natürlich die teile in ausreichender Anzahl drucken, so wie man sich das als Muster ausgedacht hatte.


-Schritt 3 - LED Band

In der Zeit wo die Teile drucken, kann man schon einmal anfangen sich die LED Bänder zurecht zuschneiden. Dies kann man in 5er oder 10er Gruppen machen. Je nachdem welches Muster man sich ausgesucht hat. Wenn die einzelnen LED Halter auch schon fertig gedruckt sind, kann man die LED´s da auch schon einkleben oder auch einfach nur einklicken. Die Ausrichtung ist da noch egal.

-Schritt 4 - Verlöten

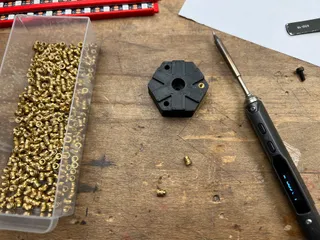

Man nehme den Lötkolben und schmelze die Einschmelzmuttern in die BASE. Ich empfehle alle 3. 1-2 Stück würden aber auch reichen. danach legt man sich die HUB´s und die LED Bänder so hin wie man sich sein Muster ausgesucht hat. Man sollte darauf achten wo man startet und das die Datenleitung durchgehend ist und immer in die richtige Richtung zeigt.
Nun, verlötet man mit möglichst dünnen Kabeln die 3 Leitungen 5V, DATA und GND. Da nicht viel Platz ist, sollte diese Kabel auch möglichst genau auf länge geschnitten werden.

-Schritt 5 - WLED

Jetzt spielt man WLED auf den D1 mini und kann sich auch schon die APP WLED für das Handy herunterladen. Ein Video wie man das ganze macht, hatte ich schon einmal zu einem anderen Projekt gemacht. Die Vorgehensweise ist die selbe.

Schritt 6 - Aufhängen und freuen

Wenn man das ganze Konstrukt fertig hat, kann man dies an die Wand anbringen. Dazu läßt man noch die TOP Deckel unten. So kann man es sich an die Wand anhalten und mit einem Bleistift durch die Löcher das ganze anzeichnen oder mit einer Trockenbauschraube direkt in die Holz oder Trockenbauwand schrauben. Ansonsten vorbohren und mit einem entsprechenden Dübel und Schrauben befestigen
